Зубофрезерные работы

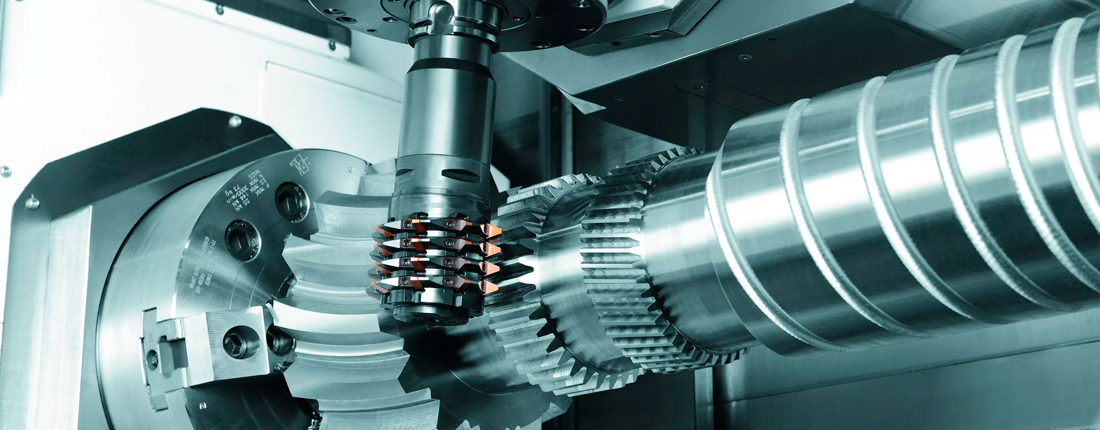

Зубофрезерование — это специализированный вид лезвийной обработки, который применяется для нарезания зубчатых колес эвольвентного профиля. Этот процесс включает изготовление цилиндрических колес (прямозубых и косозубых) внешнего зацепления, а также червячных колес. Работы выполняются на специальных зубофрезерных станках, что обеспечивает высокую точность и качество обработки поверхности детали. Для обработки заготовок используется червячная модульная фреза.
Основой зубофрезерного процесса является кинематический метод обкатки (огибания). В этом методе направляющая линия воспроизводится вращением заготовки, а образующая линия получается как огибающая кривая к последующим положениям режущей кромки инструмента. Таким образом, в процессе воспроизводятся движения, аналогичные зацеплению зубчатого колеса с зубчатой рейкой.
При зубофрезеровании используются три основных формообразующих движения:
- Главное движение резания (Dr): Обеспечивает процесс резания за счет вращения червячной фрезы.
- Вертикальная подача инструмента (DSв): Перемещает инструмент вертикально, обеспечивая точное взаимодействие с заготовкой.
- Круговая подача заготовки (DSкр): Осуществляет вращение заготовки для равномерной обработки.
Для согласования этих движений на станке производится настройка кинематических цепей:
- Скоростная цепь: Связывает червячную фрезу с валом электродвигателя, обеспечивая нужную скорость резания.
- Цепь деления: Синхронизирует вращение червячной фрезы и заготовки.
- Дифференциальная цепь: Соединяет вертикальное перемещение инструмента с вращением заготовки.
Зубофрезерные работы являются важным этапом в производстве высококачественных зубчатых колес, обеспечивая их точное зацепление и долговечность в эксплуатации.
